140kA 170V DC石墨化整流电源系统

140kA 170V DC石墨化整流电源系统

产品详情


用于石墨和锂电池负极材料工厂的140kA 170V整流变压器和整流器


应用:

石墨是其中一种最软的矿物。可用于生产耐火材料、导电材料、耐磨材料、润滑剂、耐高温密封材料、耐腐蚀材料、隔热材料、吸附材料、摩擦材料和防辐射材料等,由于石墨具有许多优良的性能,这些材料广泛应用于冶金、石油化工、机械工业、电子产业、核工业、国防等。


用于石墨化工厂的基于晶闸管的整流器简介:

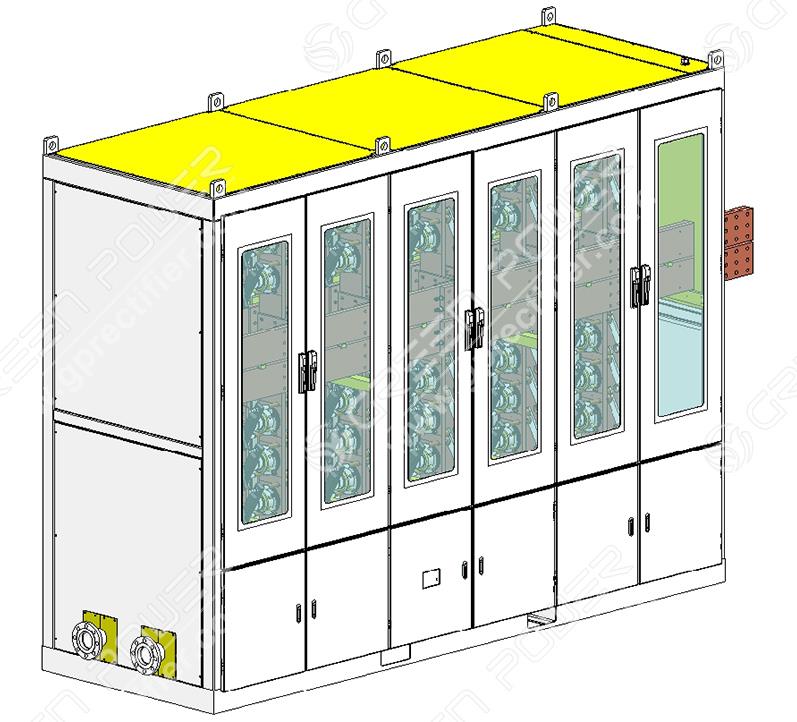

用于石墨和锂电池负极材料工厂的140kA 170V整流整流器



140kA 170V整流柜电气参数:

序号

规格

技术参数

1

制造商


湖北英特利电气有限公司

2

型号

GW-140kA/170V-DIO

3

安装位置

室内

4

柜子数量

共2个

5

额定电流

DC 140kA

6

额定电压

DC 170V

7

直流电流调节范围

0-100%连续可调

8

使用的半导体器件类型

二极管

9

主回路形式

双反星同相逆并联

10

效率@额定输出

≥99%整流器

11

单个整流器脉波数

6

12

控制精度

由有载调压开关决定

13

功率因数

额定输出时0.92

14

整流元件均流系数

≥0.85

15

整流臂间均流系数

>0.95

16

熔断器类型

快速熔断器

17

短路能力

24小时内一次,120%持续60秒

18

电流裕量

>3.0

19

电压裕量

>3.0

20

IP等级

IP52

21

远控通讯方式

以太网

22

整流器冷却方式

去离子水

23

直流传感器类型

霍尔传感器

24

连接方式

铜排,镀锡

25

人机界面

彩色触摸屏10寸

26

颜色

RAL7035

27

温度限制

连续额定输出状态下的温升应满足:整流臂母线<55℃,熔丝臂母线<55℃


整流器保护

系统提供以下保护:

  • 交流开关过电压保护

  • 元件换向过电压吸收保护

  • 快动熔断器保护

  • 水压保护

  • 水温保护

  • 桥臂母线温度保护

  • 整流柜超温保护

  • DM水电导率低保护

  • DM泵电机过流保护

  • 直流过流保护

  • 直流过压保护

  • 工艺连锁,通过DCS联锁

  • 急停保护

  • 短路保护

  • 买方要求的其他保护


计算机监控和远程监控

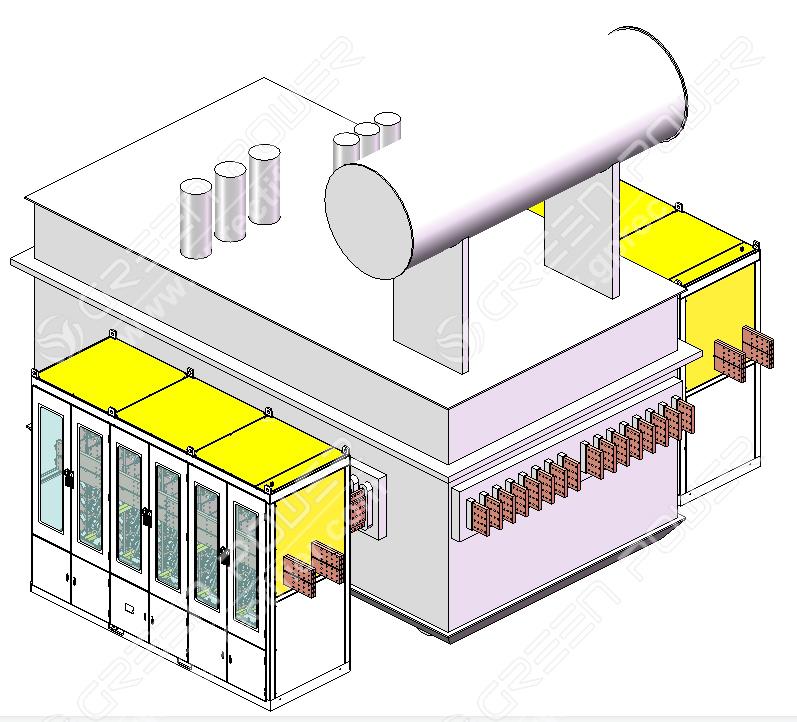

石墨化厂用调压整流变压器


英特利整流器系统的优势

Ø 遵循IEC标准以满足国际市场要求。

Ø 从整个系统设计、设备选型、拓扑结构、保护系统、抗干扰措施、全动态试验等方面保证设备的可靠性,满足不间断运行的要求。

Ø 最优化的主电路设计和对称布局能有效降低损耗和电磁干扰,提高设备的电磁干扰性能。通过选择半导体器件和整流电路的配置,以及合理的结构设计,降低整流系统的损耗,提高了效率。

Ø 通过软硬件电路的可靠性设计,以及电磁兼容设计来提高系统的可靠性,使设备能够在电磁环境中可靠工作。

Ø 冷却水接头和管道设计能承受更高的水压而不漏水。

Ø 使用霍尔传感器进行直流输出电流和电压的测量和采样。

Ø 在触摸屏上选择自动/手动模式,可根据选择的本地/远程控制接通整流器并控制输出,电流在手动模式下由触摸屏控制,在自动模式下由PLC信号控制。

Ø 配备有通过互联网通讯的远程PC监控和手机APP监控。

Ø 所有紧固件采用不锈钢材料。


性能优势包括但不限于以下:

1) 高可靠性

Ø 尽管整流器的投资与总的投资占比相对较小,但整流器故障会导致巨大的生产损失,工业行业不允许对整流器的可靠性做出任何妥协。采用必要的保护措施(如吸收电路)保护器件不会损坏。

Ø 根据国际标准设计,如IEC标准

Ø 提供所有必要的保护措施、联锁、急停功能和接地故障监测等,以确保系统的安全。

Ø 采用高精度电流传感器作为反馈控制,提高系统运行的可靠性

Ø 二极管电流和电压裕度比≥3,提高系统可靠性

Ø 系统所用元器件均为进口或国内顶级品质产品,对设备进行严格的进货检验,充分保证设备的可靠性。

Ø 装配和布线的标准化工艺,以及装配和布线的严格检查,保证生产过程的质量


2) 节能

Ø 节约能源和增加收入,电能是一种昂贵而宝贵的资源,也是主要成本因素之一。因此,英特利公司花了数年时间持续改善,提供最高的效率和最低的电力损耗。

Ø 我们的解决方案为了满足节能需求


优化的变压器和整流器设计

定制化的半导体和熔断器选型

尽可能短的变压器-整流器连接

采用防磁设计可能发生局部加热的磁路采用不锈钢材料,降低发热

Ø 整流柜内元件排列整齐紧凑,既有均流的优点,又缩短了柜内导电回路的距离,提高了整个系统的效率。

Ø 整流柜内所有铜母线表面均采用先进技术进行防腐、抗氧化处理。铜排与元件之间的接触面和快动熔断器经过特殊处理,以增加接触面积,降低接触电阻,减少元件和熔断器的损耗。

Ø 柜体布置合理,结构紧凑。避免局部涡流和钢结构发热,减少损耗,提高效率。


3) 功率因数高

Ø 高功率因数可降低无功功率、变压器容量和线路电流。

Ø 通过二极管整流,提高功率因数




4) 寿命长

Ø 设计寿命超过30年,减少投资。

Ø 合理的设计,优质的零部件和材料,优良的工艺,保证了整流器的高可靠性。


1) 友好的人机界面

Ø 智能便捷的操作和监控

Ø 采用触摸屏控制操作和显示,可保存历史数据、检查输出波形、就地/遥控选择、恒流/恒压选择、保护显示和报警、水温显示、变压器油显示等智能功能。

Ø 组网方便,可通过模拟信号4-20mA或0-10V,RS485,Profibus,以太网通讯,实现方便的远程控制。

Ø 提供远程PC监控和手机APP监控。


为什么选择英特利呢?

丰富的经验

(1) 二十年以上整流器的销售、设计、生产和服务经验,源于成立于1960年的中国最早整流器生产制造商。

(2) 拥有石墨行业的丰富经验。

(3) 出口到全球50多个国家,与多家世界五百强企业合作,包括韩国的知名企业。


满足国际标准IEC、美国、加拿大、欧盟、韩国等国际标准。

强大的技术实力:博士、硕士技术团队,拥有20年以上技术经验,一流技术水平。

可靠的品质:设计、生产、测试严格按照ISO9001:2015标准及可靠性标准,保证可靠运行。

周到的服务:提供专业的售前、售中和售后服务,在韩国当地有合作伙伴,必要时可以提供服务。提供终身售后服务。拥有完善的客户管理系统。

                                                          出口到巴基斯坦的石墨项目整流系统


                                                          目前国内最大的整流系统126MW



包装:
