20kA 500V SCR(可控硅)烧碱整流柜 6脉波

20kA 500V SCR(可控硅)烧碱整流柜 6脉波

产品详情


介绍:

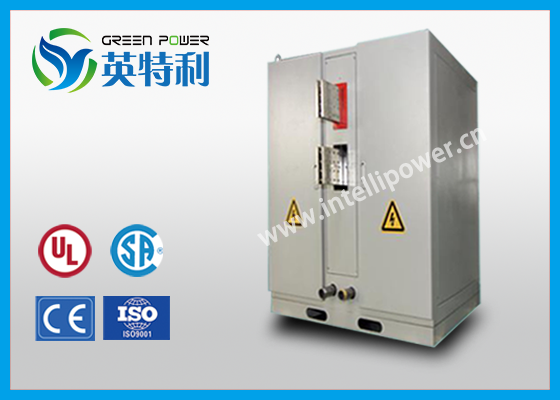

直流 20kA 500V SCR电源(可控硅整流器),广泛用于烧碱电解工厂

系统主要组成部分:

三相油冷变压器:包括主变压器和带有有载分接开关的电压调节器,用于在初级调节电压。冷却方式:OFWF

SCR整流器:6脉冲SCR整流器,双星型电路,每个SCR串联快速熔断器以保护SCR。

控制器系统:基于DSP的自主研发的微控制器,包括SCR触发,信号采样与处理,数据存储,PID运算,逻辑控制和通讯等。

直流输出电流测量单元,大电流霍尔传感器,水冷装置,高压开关柜,过滤柜,通过通信总线或输入/输出信号输出远程控制等。

技术参数:

最高输出电流20kA
输出电压500V
整流柜效率
≥98.6%
功率因数
输出范围内的功率因数高达0.9
精度≤±1%
谐波THDi≤5%
纹波3%
冷却方式水冷

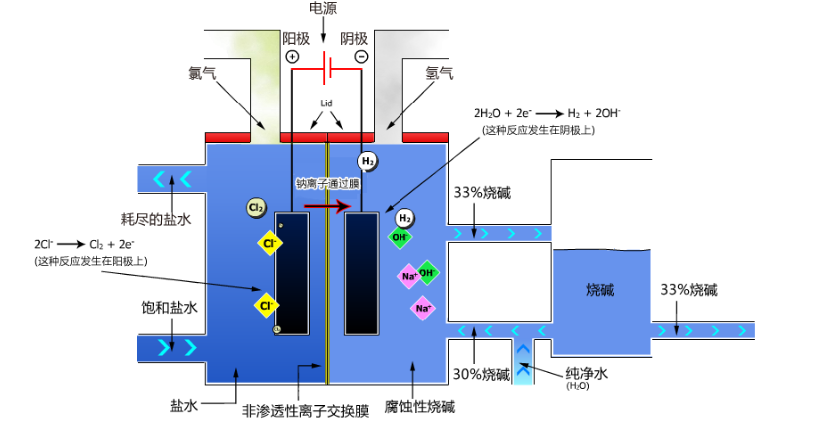

离子膜电解的主要流程如下:

氢氧化钠(烧碱)精制的饱和食盐水进入阳极室;纯水(加入一定量的NaOH溶液)加入阴极室,通电后H2O在阴极表面放电生成H2,Na+则穿过离子膜由阳极室进入阴极室,此时阴极室导入的阴极液中含有NaOH;Cl-则在阳极表面放电生成Cl2。电解后的淡盐水则从阳极室导出,经添加食盐增加浓度后可循环利用。阴极室注入纯水而非NaCl溶液的原因是阴极室发生反应为2H++2e-=H2↑;而Na+则可透过离子膜到达阴极室生成NaOH溶液,但在电解开始时,为增强溶液导电性,同时又不引入新杂质,阴极室水中往往加入一定量NaOH溶液。




英特利电解离子膜整流器特点及优势

双通道热备份控制器

同步信号自适应滤波

光纤触发,光时延小,同步效果好,抗干扰能力强

DSP数字控制,响应速度快,控制精度高、可靠性高、便于DCS组网

高可靠性,经过出口应用验证

主回路的设计、对称性的布置有效减少损耗和电磁干扰,提高设备的EMI性能。桥臂上可控硅N+1设计,当一只可控   硅故障时,其他可控硅可仍然满功率输出。

可靠性设计,从器件选型、拓扑结构、保护系统、抗干扰措施、全动态试验多方面保障设备可靠性,满足不间断运行   要求。

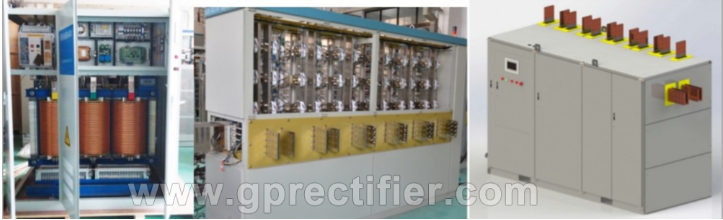

整流柜内元器件排列整齐,结构紧凑,既有利元件的均流,也减少了柜内导电线路的距离,提高整机效率。

整流柜布局合理,结构简洁,整流柜汇流部分采用环氧树脂搭接支撑,避免了钢结构中的局部涡流发热,减小了损    耗,提高了效率。

整流臂、快熔臂、汇流排采取水冷母排,输出排、元件与快熔之间母排均采用无氧铜材,电流密度低;

晶闸管是本设备的核心器件,对晶闸管进行筛选和配对,将器件参数的离散性降低,提高并联晶闸管桥臂的均流度,  从而提高系统的可靠性;

多达96通道的开关量监测模块,实时监测每一个熔断器和温度开关的状态,并通过CAN-Bus通信将每一路状态发送至 整流控制柜内控制器。
