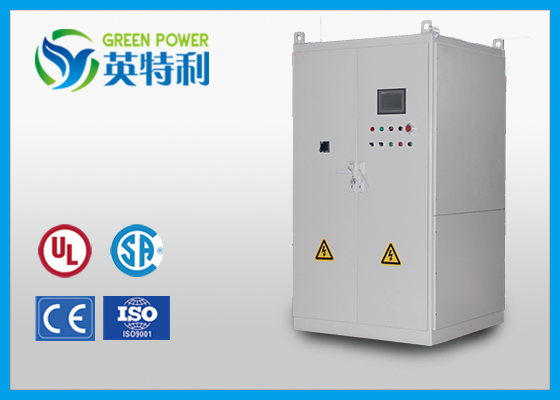

2000A 94V制氢可控硅整流器水冷

2000A 94V制氢可控硅整流器水冷

产品详情

介绍

      整流系统的设计是为电解铜和锌工业、烧碱、电解水氢工业等提供直流电源,容量188kW

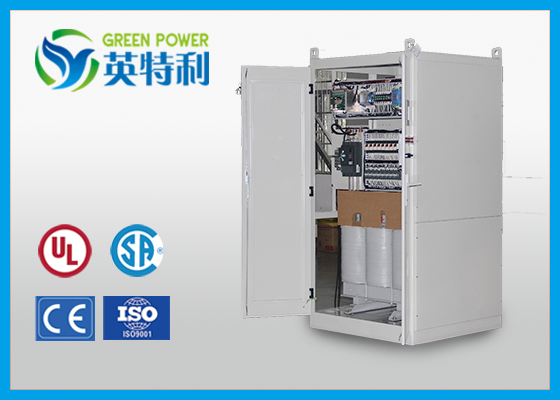

整流器的功率电路主要由工频变压器三相全桥整桥整流器组成。整流器的控制电路主要由触摸屏、控制器、电流和电压传感器等组成。操作人员可以使用触摸屏完成人机交互功能,通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。控制器是控制系统的核心,它控制SCR模块的晶闸管的导通,从而使整流器输出实时跟踪输入给定。

概述

整流器前面板上安装触摸屏、转换开关、按钮、指示灯及蜂鸣器。转换开关和按钮用于实现恒流/恒压、本地/远控、启动/停止、复位等设置和操作,指示灯用于指示整流器状态,蜂鸣器在整流器发生故障时产生声光报警。另外,面板上还配置有一个电位器调节旋钮,用以调节整流器的输出电流/电压触摸屏用于设置整流器系统的关键参数,实时显示整流器输出状态,也可通过触摸屏对整流器进行启动/停止等本地操作。

在切换到远模式时,可以外部的开关量信号和4-20mA模拟输入输出信号对整流器系统进行控制检测

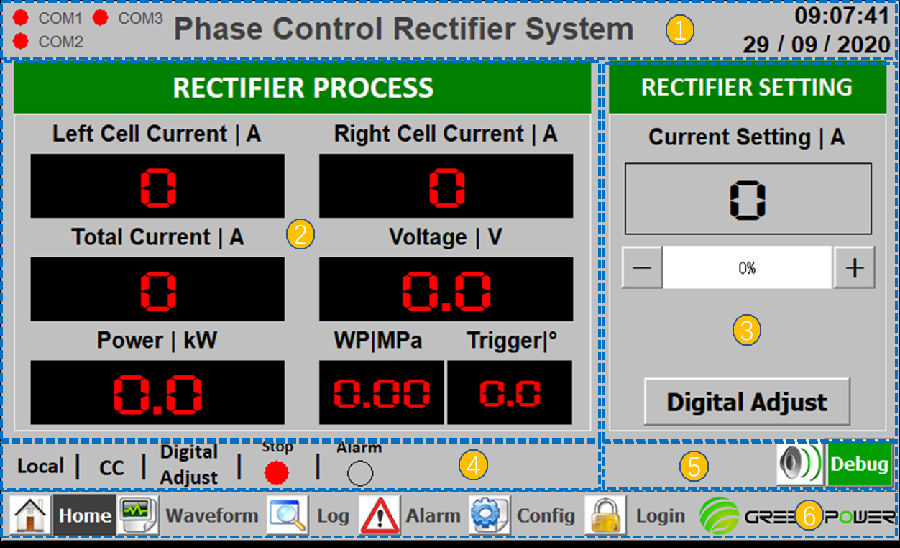

² 开机画面+主界面(英文模式)

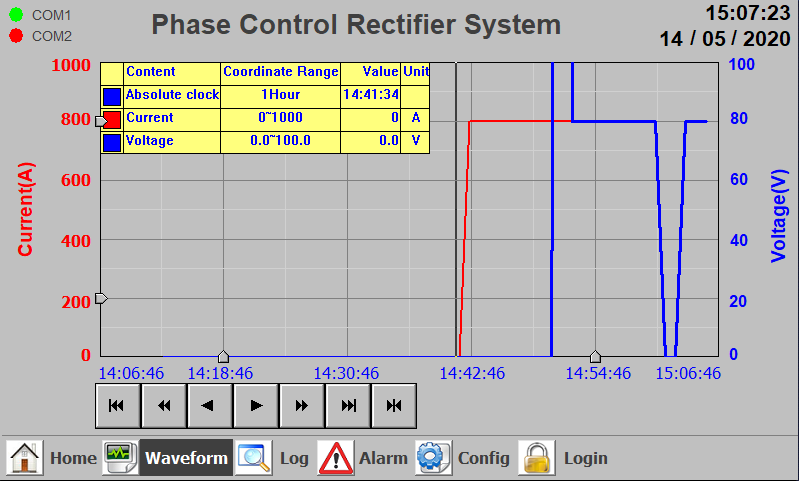

  ² 显示历史波形




技术参数



项目

电气参数

输入额定电压

380VAC35线

输入额定电流

360A

频率

50Hz

输出额定电流

2000ADC

输出额定电压

94VDC

输出范围

0-2000A

0-94V

控制模式

CC/CV

电路拓扑

三相全桥

冷却方式

水冷

防护等级

IP31

运行温度范围

-10~40℃

运行湿度范围

< 85%

海拔

< 2000





项目

结构数据

安装位置

室内

尺寸(**)

1190x1100x2060mm

重量

1172kg

颜色

RAL 7035(浅灰)

输入位置

整流柜底部

输出位置

整流柜底部


电解水制氢电源解决方案

AC-DC、DC-DC方案可选

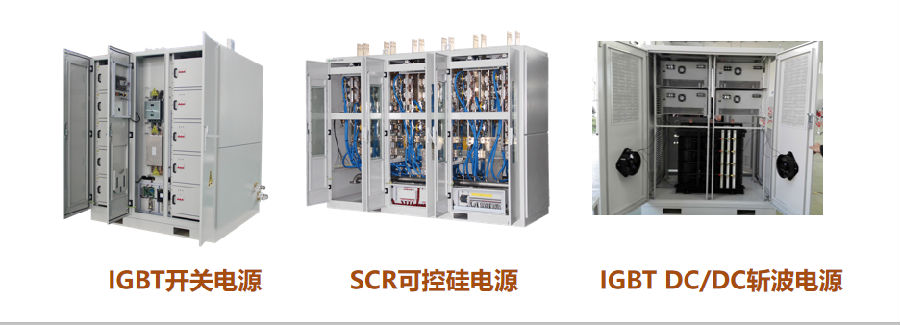

三种电源技术:

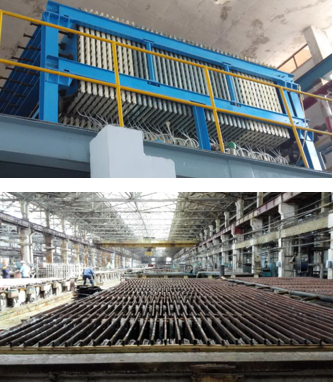

主要业绩

最大电流高达100kA,最高电压达21kV,最大功率达126MW




1. 中国: 126MW,21kV

2. 中国:36kA 165V

3. 中国:25kA/350V

4. 中国:14kA/420V

5. 韩国:17kA 500V

6. 加拿大: 30kA 80V

7. 哈萨克斯坦:12500A 450V

8. 哈萨克斯坦:20kA 48V

9. 巴基斯坦:100kA 50V

10. 巴基斯坦:38kA 40V

11. 俄罗斯19.2kA 255V
