13930A 400V 大功率电解水AC/DC、DC/DC 电解整流器组

13930A 400V 大功率电解水AC/DC、DC/DC 电解整流器组

产品详情

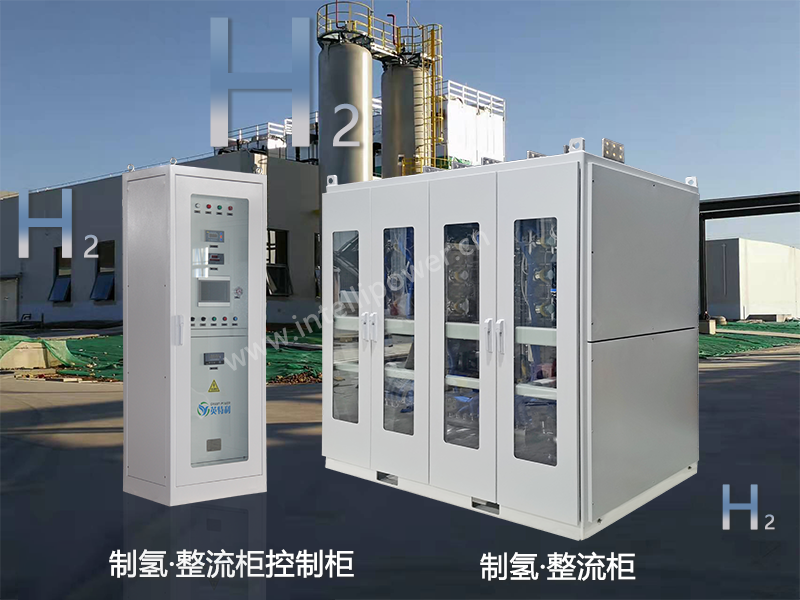

整流系统设计为电解制氢提供直流电能,可控硅整流器由一台整流柜和一台整流控制柜组成,辅以整流变压器形成一套12脉整流系统。

电解制氢整流设备


特点:

整流柜内采用12脉三相桥非同相逆并联拓扑电路,主要器件包括晶闸管、熔断器、过电压保护器、电流传感器、自冷/水冷铜排、冷却水管及熔断器和温度开关状态检测模块等。

整流控制柜内主要包括可控硅控制器、PLC、继电器、隔离变送器以及触摸屏、指示灯和按钮、蜂鸣器等人机界面组成。操作人员可以使用触摸屏和按钮完成人机交互功能,通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。控制器是控制系统的核心,它控制晶闸管模块的晶闸管的导通,使整流器输出实时跟踪输入给定。


参数:

整流柜电气参数

类别

参数

额定输出电流

13930A DC

额定输出电压

400V DC

输出调节范围

0-13930A0-400V

主电路拓扑

12脉三相桥式同相逆并联

冷却方式

纯水

防护等级

IP40

环境温度

0~40℃

环境湿度

< 90%

海拔高度

< 2000m

整流柜机械参数

类别

参数

安装地点

户内

外形尺寸(**)

2100x1200x2440mm

重量

2000kg

颜色

RAL 7035

交流输入

顶部

直流输出

底部

控制柜电气参数

类别

参数

输入电压

220VAC±10%  500VA

同步电压

100VAC~380VAC (3p3w) / >10VA

频率

50Hz±2%

脉冲波形

双窄脉冲

脉冲宽度

1ms

脉冲幅值

≥ 8V

防护等级

IP40

环境温度

0~40℃

湿度

< 90%

海拔

< 2000m

控制柜机械参数

类别

参数

安装地点

户内

尺寸(**)

800×650×2200mm

重量

280kg

颜色

RAL 7035

进线和出线

底部
