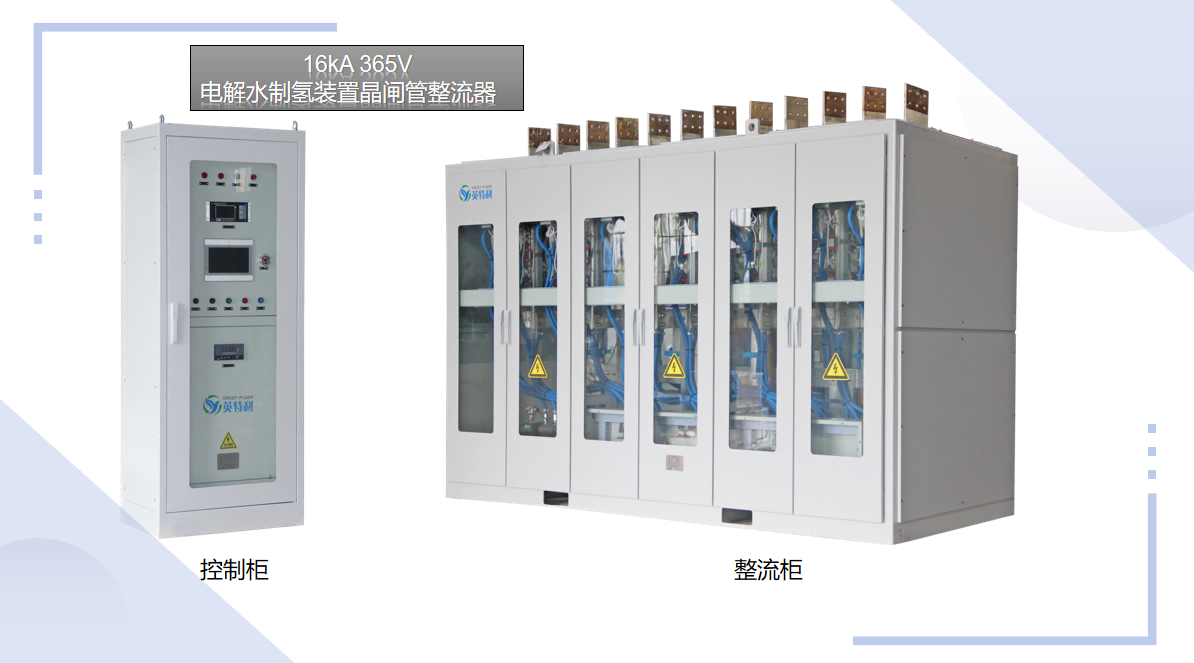

16kA 365V 电解水制氢装置晶闸管整流器

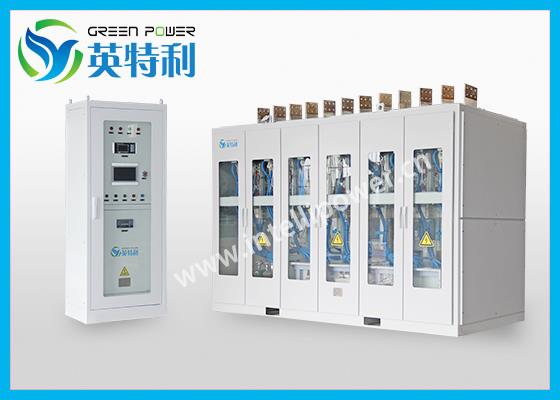

英特利电解水制氢装置晶闸管16kA 365V (1)
应用：
英特利整流柜在产业链位置示意图(2)

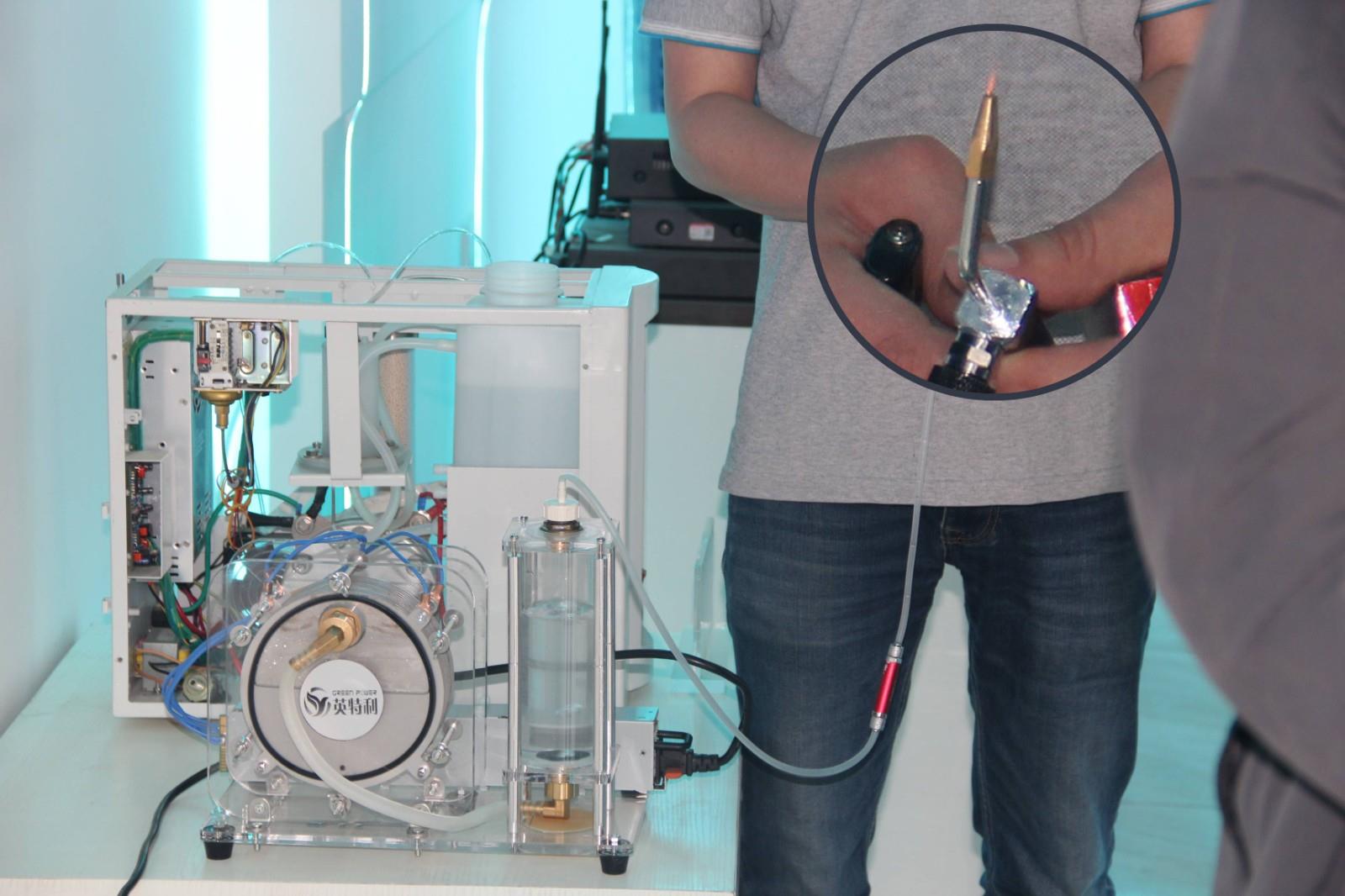

英特利电解水制氢系统模拟（3）
英特利晶闸管SCR整流器参数：
类型 | 可控硅电源 |
输入电压 | 3 相380V~110KV（50/60Hz) |
额定输出电压 | 定制设计，可高达1500V |
额定输出电流 | 定制设计，高达100kA |
输出电流范围 | 0-100% |
变压器冷却方式 | 干式或油冷 |
绝缘等级 | B, A |
变压器安装位置 | 室内，室内或电源柜外 |
变压器硅钢片 | 采用优质冷轧晶粒取向硅钢片，具有高渗透率和低损耗 |
抽头转换开关 | 可用 |
电路配置 | 3 相桥或双反星 |
输出脉数 | 6 脉或12 脉或24脉 |
整个系统效率包括变压器和电源 | ≥98.5%（额定输出） |
功率因数 | ≥0.9（调压范围内） |
恒流精度 | 在+/- 0.5％之内 |
恒压精度 | 在+/- 0.5％之内 |
控制模式 | 恒流/恒压 |
电流纹波 | ≤5% |
谐波TDHi | 定制设计 |
可控硅电源冷却方式 | 水冷或强制风冷 |
人机界面 | 彩色触摸屏 |
远控接口 | MODBUS, Profibus, Profinet，以太网，4-20mA模拟信号及开关量信号 |
保护 | 接地检测和接地故障报警 |
晶闸管RC缓冲器 | |
快速保险丝等 | |
过热保护 | |
输出过压/过流保护 | |
驱动保护 | |
水压力保护 | |
水温保护 |
英特利晶闸管SCR整流器优势：
适用于 MW 级大中型电解设备，可通过多脉波（如 24 脉波、48 脉波、60 脉波、96 脉波等）实现低谐波； 通过有载调压开关及精确的可控硅触发角控制保证功率因数；通过全数字 控制跟踪技术满足光伏供电、风电供电的特点。针对大型电解设备的供电 方案，具有可靠性高、效率高、投资低、占地面积少、维护量小等优点， 为目前广泛采用的大规模电解水制氢供电方案。
英特利晶闸管SCR整流器应用案例：
英特利作为专业的整流电源设计、生产厂家 , 为宝丰、法液空、台积电、华 能、华电重工、壳牌、 宝武、亚洲硅业等公司提供了很多套 1000Nm³/h 以及欧 盟 4000Nm³/h 的电解水制氢整流系统方案及电源系统设备等。
证书：

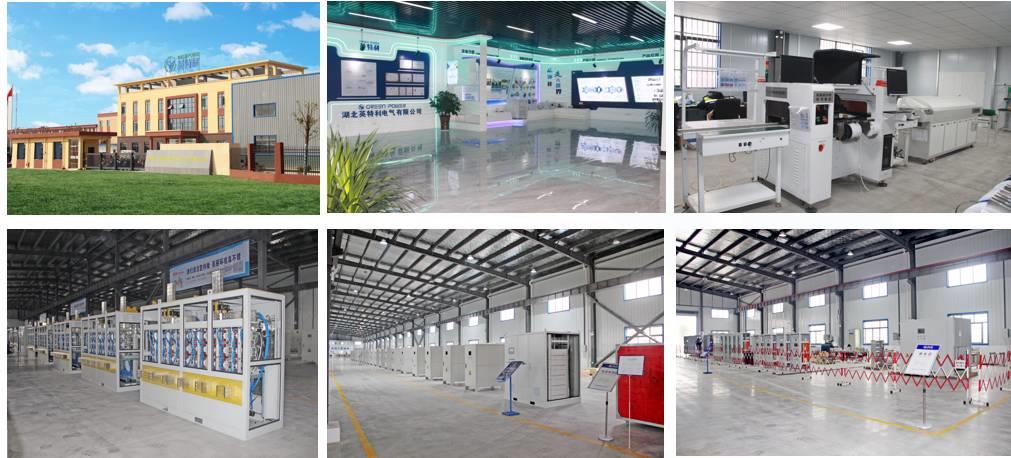

厂房照片：
