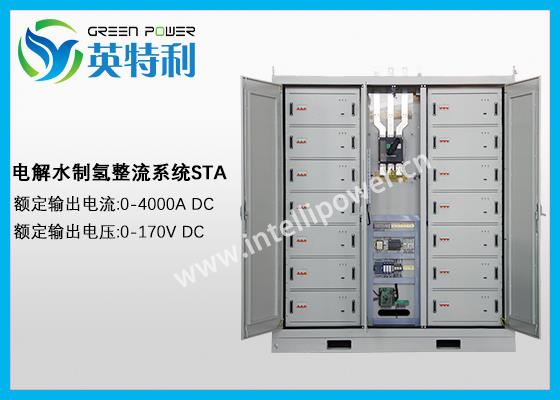

4000A 170V 水电解制氢设备的可调直流电源IGBT水冷
产品详情
介绍：

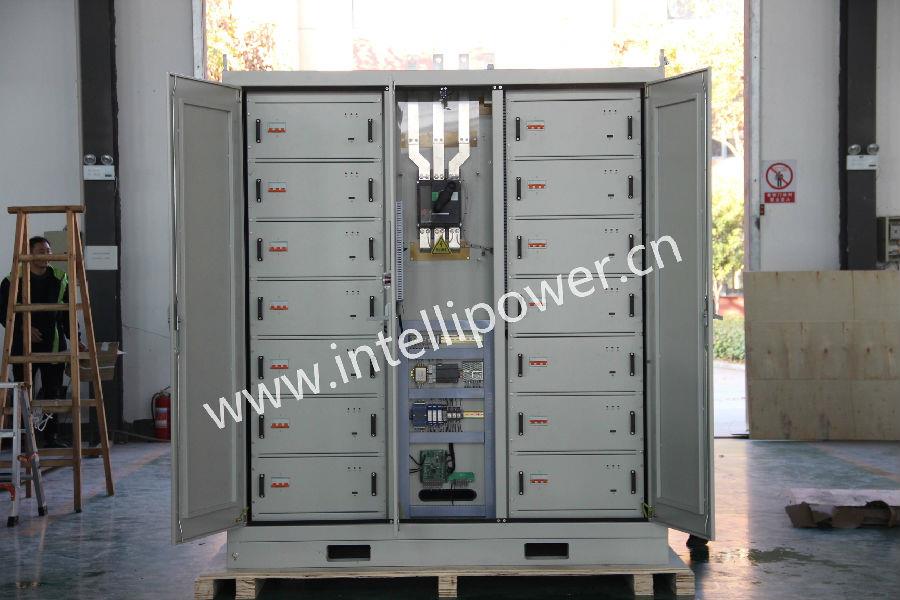

整流柜主电路采用高频整流（4000A 170V），一个整流柜由14个整流单元模块组成。 每个单元模块主要由断路器、三相整流桥、IGBT、高频变压器、二极管等组成。输入断路器用于过载或短路保护。 二极管与RC吸收电路并联，吸收换向时的电压峰值，保证二极管安全可靠工作。 整流柜有横流和恒压两种工作模式，可相互切换。 输出直流电压和电流在额定值的0-100%范围内连续可调。 本地控制方式通过触摸屏与主板的通讯实现，远程控制方式通过模拟信号实现。

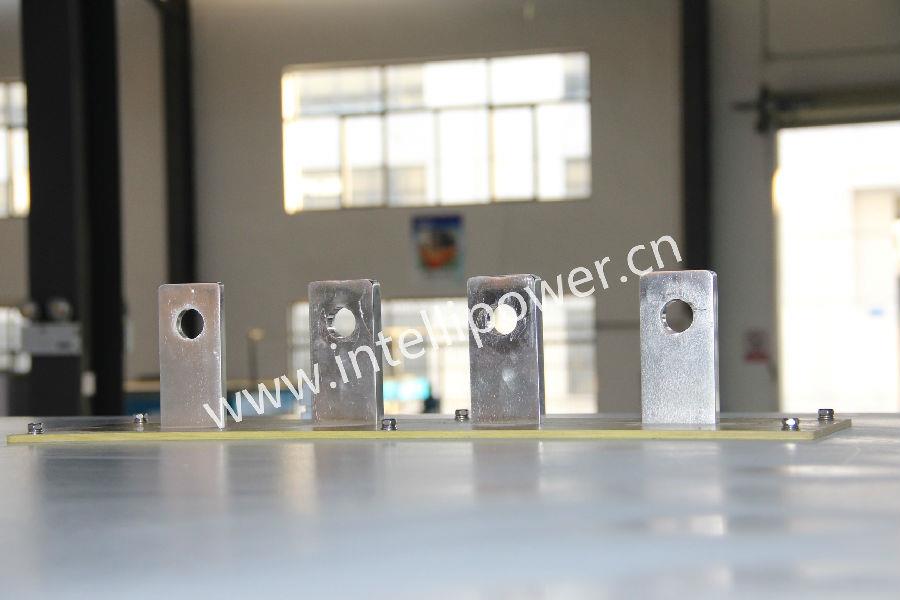

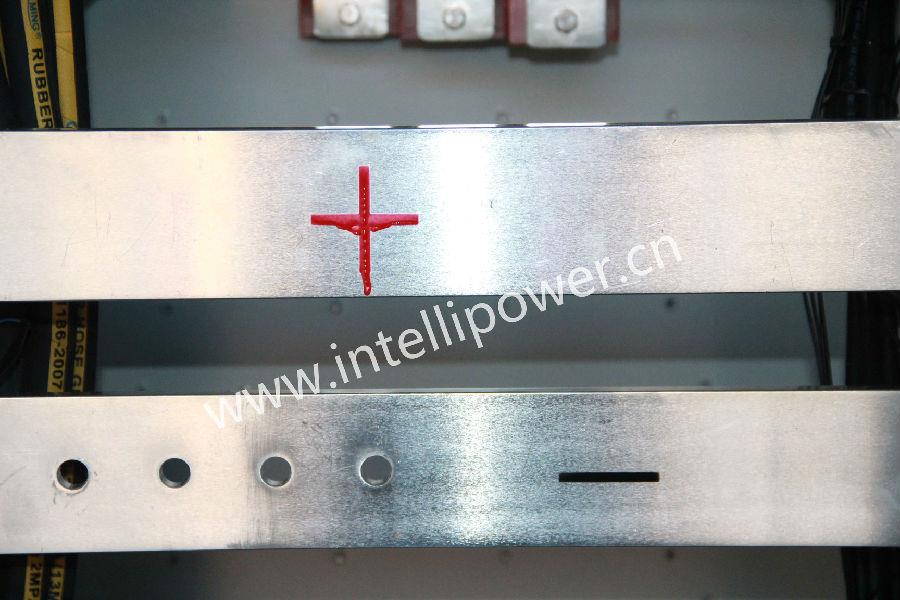

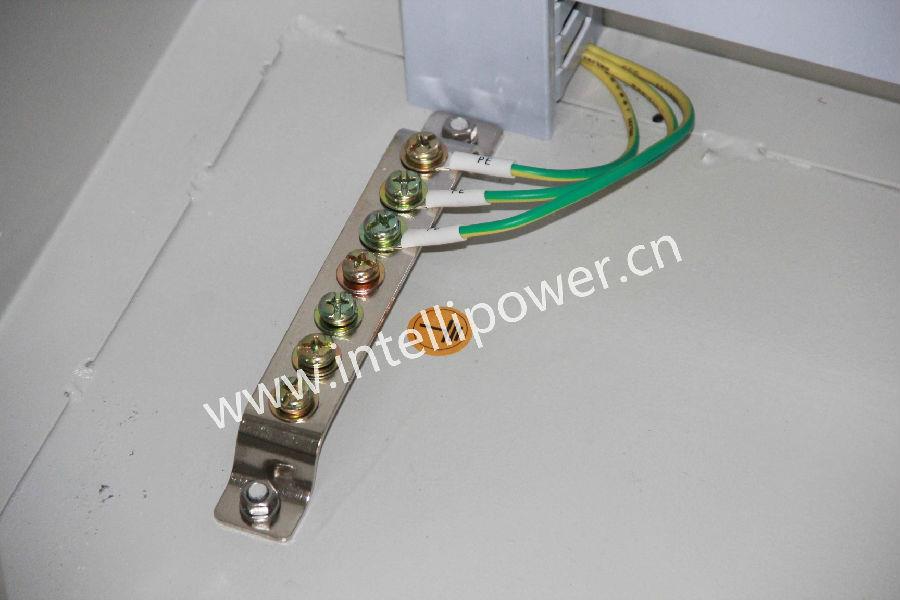

部分细节：
应用：
4000A 170V IGBT 水冷制氢直流电源，用于电解槽产生氢气。

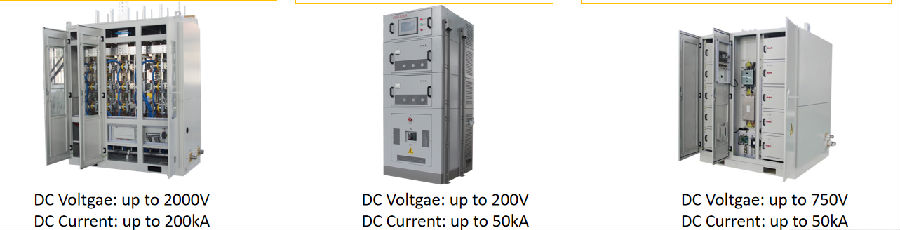

AC-DC制氢整流电源解决方案：
晶闸管整流器(2000V-200kA)
IGBT开关式整流器(200V-50kA)
IGBT斩波电源(750V-50kA)
IGBT开关电源（整流柜/直流电源）参数：
| 类型 | IGBT 开关电源 |
| 结构 | 模块设计 |
| 工作性能 | 100% 24小时连续运行 |
| 输入电压 | 220V/380/415V/480V输入 ±10% 3 相 4 线 50-60Hz |
| 额定输出电压 | 4000A |
| 额定输出电流 | 170V |
| 输出范围 | 0-100% |
| 控制精度 | ≤0.5% |
| 功率因数 | ≥0.94 |
| 效率 | 额定输出下 90% |
| 电流纹波 | 额定输出下<5%，整个范围内低纹波 |
| 控制模式 | 恒流/恒压 |
| 冷却方式 | 风冷或水冷 |
| 保护等级 | 风冷IP32 ，水冷IP44 |
| 绝缘等级 | B |
| 人机界面 | 触摸屏控制盒 |
| 远控接口 | 标准 RS485, Profibus, Profinet, 0-10V/4-20mA 可选 |
| 报警类型 | 声光报警 |
| 保护 | 输出过流保护 输出过热保护 驱动保护 |

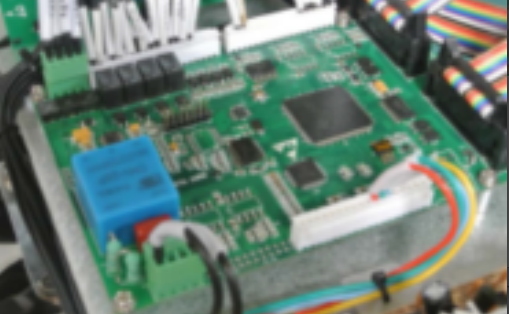

| 特点 | DSP数字控制(美国 TI DSP 芯片) 历史日期记录功能 波形记录功能 历史保护记录功能 时间设置 防腐处理 |
产品优势：
全数字化控制
输出稳定度高
模块化、体积小
效率高
集成工艺曲线
丰富的外部接口
可定时控制
软启动功能
丰富的外部接口
自动重启功能
历史数据、曲线
触摸屏人机界面
轻载、短路保护
客户利益：
英特利电源确保您的设备持续正常运行
高性能：
- 高可靠性：各种措施确保系统的可靠性，非导磁箱体，可控硅N-1冗余设计，热交换器冗余设计。
- 节能省电：通过优化设计提高整流系统效率
- 高控制精度
- 低纹波
- 高功率因数
- 友好的人机界面
更大限度降低总的投资费用和运行成本：
- 更优的转换效率
- 更少的维修维护
- 更大化确保人员安全
- 较长的使用寿命
- 更短时间的安装和调试
智能化数字控制，抗干扰强，良好的自动控制功能
终身技术服务：提供技术培训，本地服务，16小时在线
