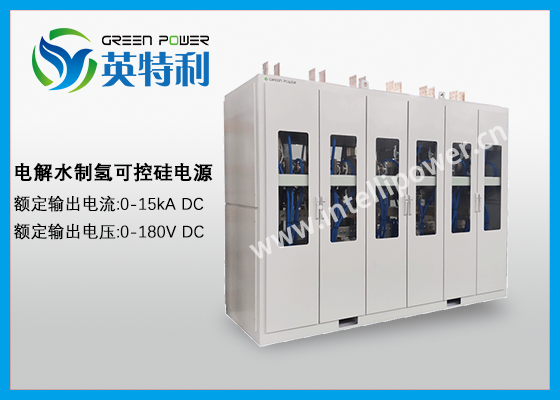

15kA 380V 1000Nm³/h一体化太阳能电解水制氢电解电源

15kA 380V 1000Nm³/h一体化太阳能电解水制氢电解电源

产品详情


high-power-rectifier-for-hydrogen-electrolysis


150kA 380V

介绍

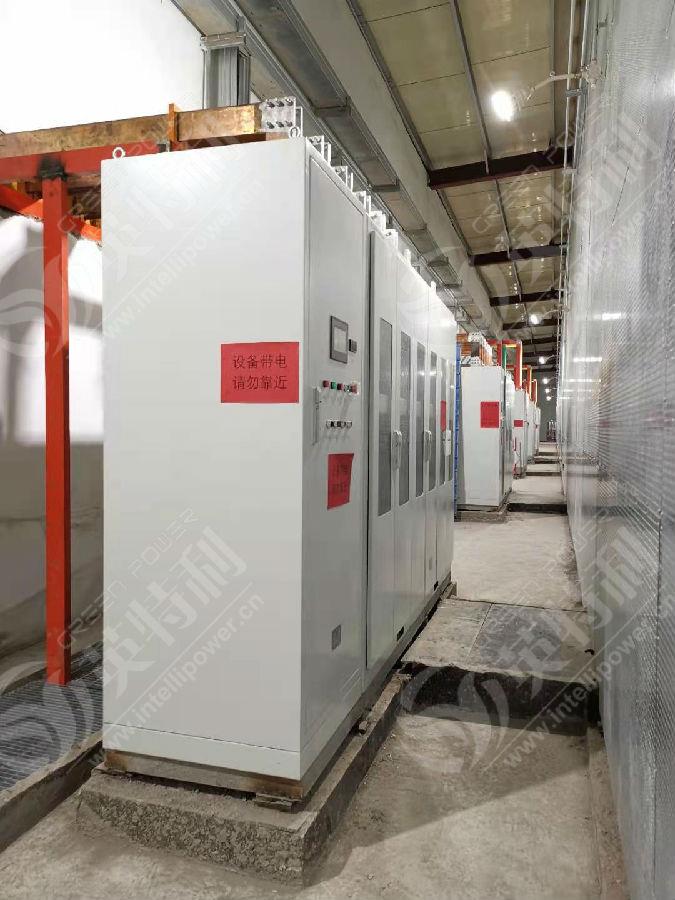

该直流电源晶闸管整流器功率为5.7MW 通过电解水生产氢气用于一体化太阳能电解水制氢项目,该项目将采用单台产能1000标方/小时的国产最先进高效碱性电解槽,为降低电解水制氢成本,促进制氢行业技术突破奠定基础。不同于传统化石能源制氢,通过太阳能电解水所生产的氢气是真正意义上的“绿色氢气”,预计每年可减少煤炭消耗25.4万吨、减少二氧化碳排放44.5万吨。展望未来,所产氢气将与公司现有煤化工装置有机结合,实现甲醇生产过程的降本增效和节能减排。




主要参数

参数名称

参数

输入电压

AC 3 相20kV ±5%, 50Hz(定制设计)

额定输出直流电压

DC 380V

额定输出直流电流

DC 15kA

额定输出功率(最大)

DC 5.7MW

加速功能

是的

HMI(人机界面)

控制柜上的本地触摸面板

操作模式

手动(本地触摸屏)/自动(DCS)

整流冷却型

去离子水冷却

功率因数

0.9@operating point 100%

效率@额定负载

≥97%@operating point 100%

设定点输出电流/功率的稳定性

±1%

谐波 THDi

约 <12% 无滤波器补偿

交直流母线结构材料

控制类型

数字控制

整流板防护等级(IP)

IP42(可能达到 IP54)

设计时考虑的环境温度

Max. 50℃

DCCT类型

Hall

整流器

可控硅

整流器主电路配置

三相桥

控制类型和方式

恒流

负载/过载

150% for 1 分钟, 110% for 5 分钟

变压器冷却方式

OFWF

绝缘等级

A

环境

室内或者室外

变压器硅钢片

采用优质冷轧硅钢片,高

磁导率低损耗30Q120

HMI

彩色触控面板

遥控接口

4-20mA信号和干接点或通过RS485通讯或根据客户要求

保护

接地监控


晶闸管 RC 缓冲器


快速动作保险丝


缺相


输入过压/欠压


短路


输出电流限制


整流器过热


输出过压


输出过流


变压器气体保护


变压器超温


和其他保护

漆面

粉末涂料

RAL7035

机械结构

非磁性材料


控制部件在控制面板中


门配有合适的透明盖


整流器中的所有螺栓和螺母均为不锈钢材料。

整流器外形尺寸(L*W*H)和重量

3000*1500*2200(mm), 3000kg


整流器主要特点



◆ DSP数字控制,精度高,可靠性高


◆ 多达96路开关信号监控(熔断器状态、晶闸管散热器温度)


◆ 触摸屏人机界面,记录历史数据记录,监控系统状态,输出波形,报警自诊断等。


◆ 整流柜直流输出(无氧铜TU1)。


◆ 门上装有透明罩,可以清楚地看到里面的设备和部件。整流柜所有侧盖均为可拆卸式。


◆ 带电部件被覆盖以确保安全。所有检修门构成使用限位开关的停止电路的一部分,以限制对高功率设备的访问。此范围之外的唯一隔间是低压控制面板和冷却系统。


◆ 整流柜同步信号取自整流变压器次级,有低压备用同步信号源。


◆ 整流柜防护等级为IP42。


◆ 整流母线经过防腐处理。


◆ 整流器安装在室内。


◆ 整流器内部母线采用无氧铜。


◆ 铜母线镀锡。


◆ 整流柜烤漆颜色:RAL7035或定制设计


◆ 整流器内部标有各元件。


◆ 触发控制:全数字软件调节触发。


◆ 过载能力:105%额定输出可连续运行,150%额定输出可运行1分钟。


◆ 晶闸管均流系数大于0.9,整流臂间均流系数大于0.9。


◆ 晶闸管选用中国中车(英国Dynex母公司),技术和质量与ABB同级。晶闸管是整流器的核心部件,其优化选择直接关系到系统的可靠性、使用寿命、均流系数和整体效率,非常重要。可以并联参数一致的晶闸管,以尽量减少元件参数的离散性,提高均流系数。


◆ 晶闸管为N+1配置,如果一个晶闸管失效,整流器可以继续输出额定输出而不会受到过度损坏。


◆ 电流控制精度优于±1%。


◆ 负载晶闸管失配限制为10%;


外形图

thyristor-rectifier-outline-drawing
