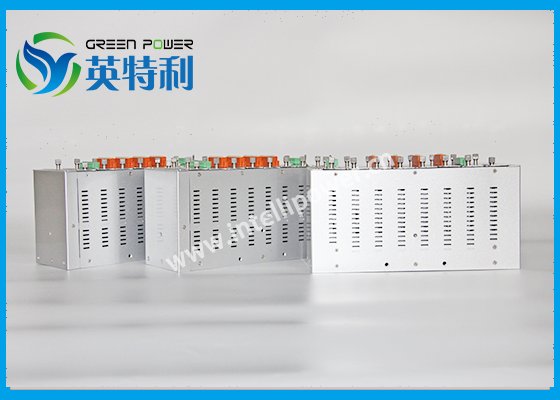

TCS2014温度控制器

介绍

高精度温度控制器

TCS2014是一款高精度的,高可靠的智能型温度控制仪表,广泛应用于机械,陶瓷,单晶/多晶等行业的自动控制系统.

− 采用多路24位高精度ADC设计,精度高,稳定性好,最高采集分辨率可达0.01度,控制精度0.05度.

−设计了高精度的冷端补偿系统,使得采集温度不受环境温度影响.

−同时该设备具备电网同相功能,可提升传统工频可控硅整流系统的温度稳定性.

−温度采集输入采用了有效的差模共模滤波电路,可应用在复杂的电磁环境中.

−采用嵌入式系统开发,不需要复杂的操作系统支持,不容易死机,启动时间短,即时出现软件异常,也可以在1-2s内恢复正常运行,不会对控制产生明显影响

−该设备采用模块化方法设计,扩展方便,可以支持多种现场应用设备特点

• 最多具有与主机隔离的20个24位差分热电偶(Tc)输入通道

− 每个通道最大采样率4 S/s；

− 两种集成冷端补偿(CJC)传感器；

− 热电偶开路检测；

− 支持j，k，r，s，t，n，e，b型热电偶。

• 最多可配置与TC输入和主机隔离的14位数字I/O

−可配置为TC警报；

− ±3A驱动能力；

− 集电极开漏输出；

− 状态运行指示。

说明：热电偶采集通道和数字IO不能同时配置为最大通道数。

• 10/100自适应以太网接口

• 所需24V/0.5V外部电源适配器

• 支持的操作系统

− Windows 10/8/7/Vista® 32/64-bit

技术参数

供电电源：24VDC

热电偶输入类型：j，k，r，s，t，n，e，b等

热电偶输入通道数：16/20

控制输出通道数：7/14

控制精度±0.1℃
