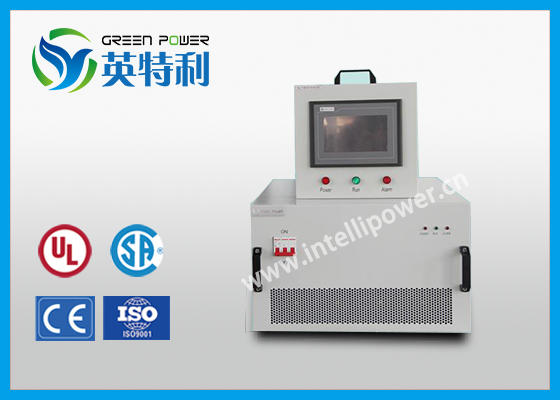

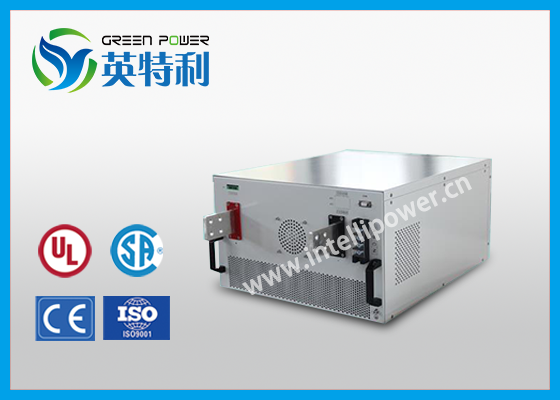

1500A 12V IGBT电解锌整流器

1500A 12V IGBT电解锌整流器

产品详情


应用:

    这是用于电解锌处理的1500A15V整流器,适用于电解,阳极氧化工业。IGBT整流器功率范围:1kW-5MW。

    该整流器采用高频IGBT作为半导体元件和PWM调制技术。它采用模块化结构设计,易于扩展输出电流容量,几个整流器模块可以并联连接,最多可堆叠安装20个模块,以制造更多电流的单个整流器。

    具有独立的电源模块,每个模块可以独立输出或并联输出。

    触摸屏人机界面(HMI)使对整流器的显示和控制变得容易和方便,实现设置电压和电流,设置工作模式,整流器启动/停止,读取操作数据和故障以及查询历史数据。

    提供强制风冷和水冷版本。为了便于调试和操作,提供了整流器本地控制和远程控制两种模式,在本地控制模式下,触摸屏与主控板通讯并实现控制;远程控制模式是通过与整流器(例如Profibus,Profinet,Modbus或模拟信号)进行通信来实现的。

参数

输入交流相三相5线(A,B,C,N,G)精度
<1%
输入线电压(V)380V / 415V / 440V / 480V +/- 10%应用电解锌,电镀
输入频率(Hz)50-60Hz调节方式IGBT PWM
额定直流输出1500A / 15V功率因数(满载)≥0.93
输出方式及范围

恒定电流,额定值的0-100%

恒定电压,额定值的0-100%

冷却方式风冷
工作100%满载遥控RS485,4-20mA,0-10V可选



英特利整流器功能:

  • l模块化设计

  • l可编程软件控制

  • l提供多种通讯方式,适用于自动控制系统

  • l高效节能

  • l高功率因数

  • l精度高,稳定性好,高智能

  • l操作维护方便

  • l体积小,重量轻


主要组成部分成:

  • 二极管桥

  • IGBT逆变器H桥

  • 高频变压器

  • 次级肖特基二极管

  • 电容器和电感器

  • 控制保护电路及装置

  • 冷却回路


整流器视频参考:

  ECO整流器:https://youtu.be/WE2SJHIq7qE


  STA整流器:https://youtu.be/3ibXXSNAa1w


  电镀应用视频:https://youtu.be/JXmMKfApHLU


  公司简介:https://youtu.be/VMMHVM-iDn0
