100 吨/天锌电解厂设备变压器、整流器、电池、阳极板、阴极板、溜槽、泵。

100 吨/天锌电解厂设备变压器、整流器、电池、阳极板、阴极板、溜槽、泵。

产品详情

介绍

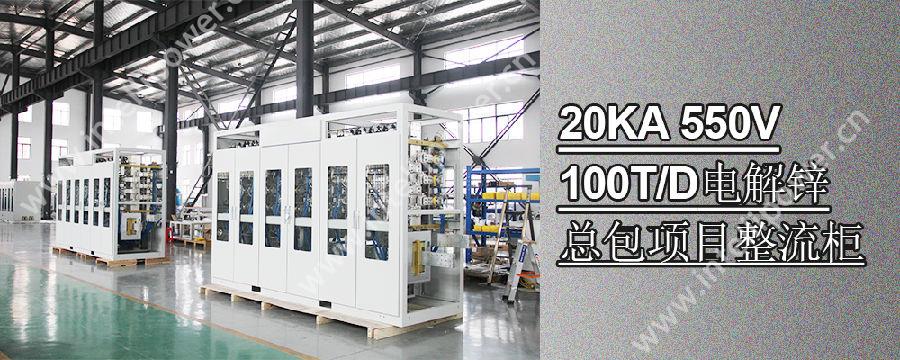

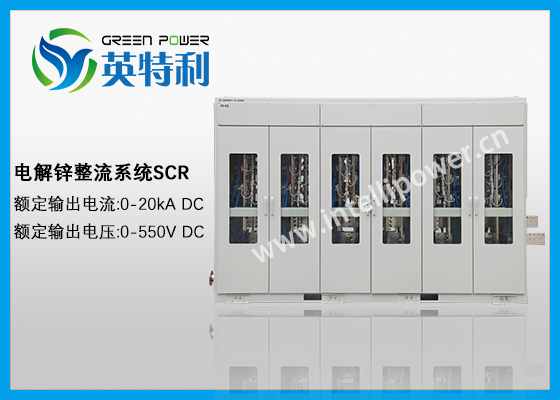

该整流系统是为国外100T/D电解锌总包工程设计的,为电解槽提供直流电源,主整流器直流输出参数为20kA 550V。整流变压器和整流器采用12脉波同相反并联 具有效率高、功率因数高、电网侧谐波电流小等特点。 整流器中的主要部件包括晶闸管、熔断器、过压保护器、电流传感器、自冷/水冷铜排、冷却水管和熔断器、温度开关状态检测模块。

控制柜采用触摸屏、指示灯、按钮等完成人机交互功能,通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。

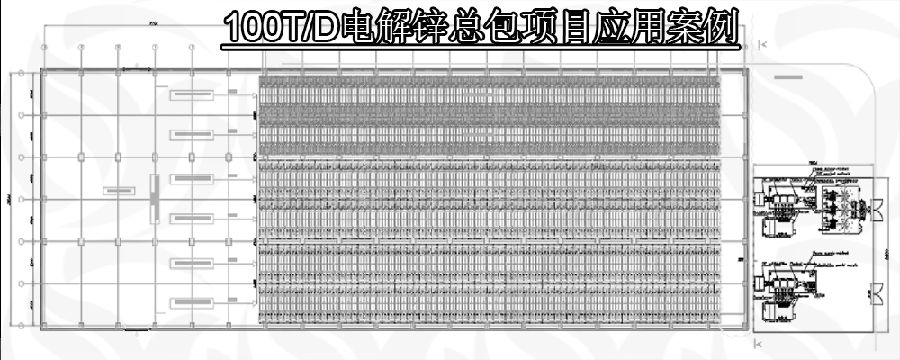

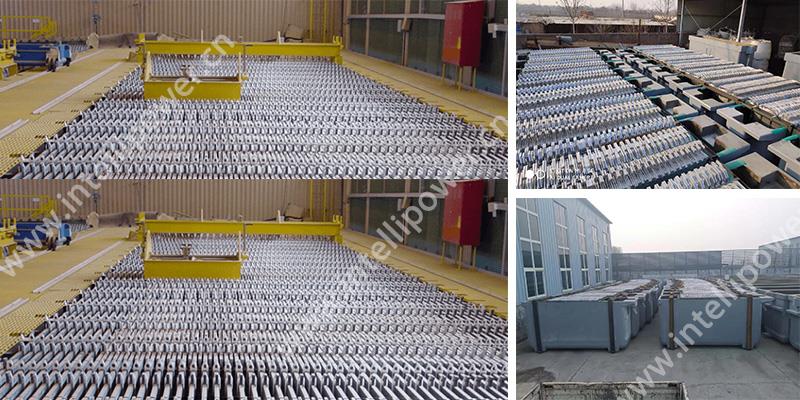

                                                                 电解锌车间的照片


整流系统包括:

锌电解槽:300 台

阳极板:12000个

阴极板:12000片

变压器:2套

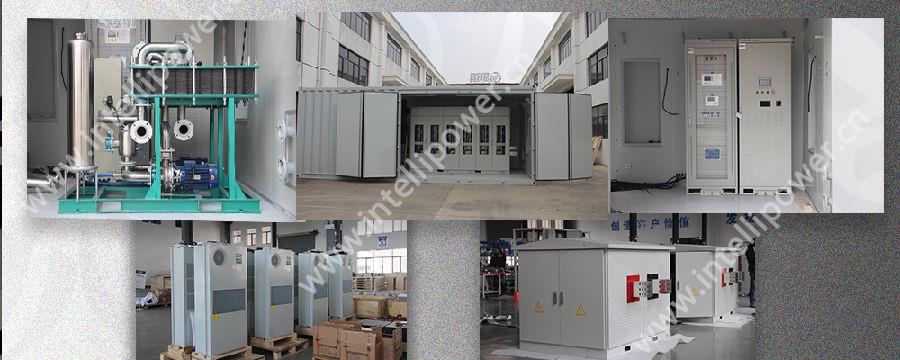

整流器:2套,20kA 500V DC输出,容器解决方案

溜槽:2套

泵:1批


主要参数

整流器电气参数:

额定输出电流:20000A DC

额定输出电压:550V DC

输出调节范围:0-20000A 0-550V

主电路拓扑:12脉冲同相反向并联整流

冷却方式:纯水

环境温度:0~40℃

环境湿度:<90%

海拔:<2000m


控制柜电气参数:

输入电压:400VAC±10% / 800VA

同步电压:100VAC~380VAC (3p3w) / >10VA

频率:50Hz±2%

脉冲形状:双窄脉冲

脉冲宽度:1ms

脉冲幅度:≥8V

环境温度:0~40℃

湿度:<90%

海拔:<2000m

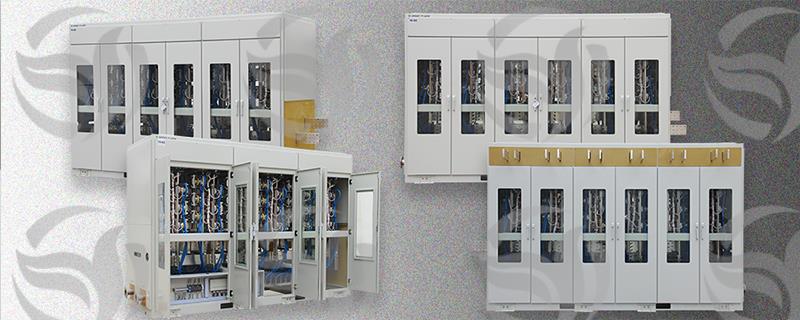

整流器的优势:

DSP控制器

  • 核心控制器:数字控制DSP+FPGA控制器

  • 同步信号自适应滤波。

  • 多达96路的开关量采集。

  • 超过100个点的报警信号,全面监控各种状态。

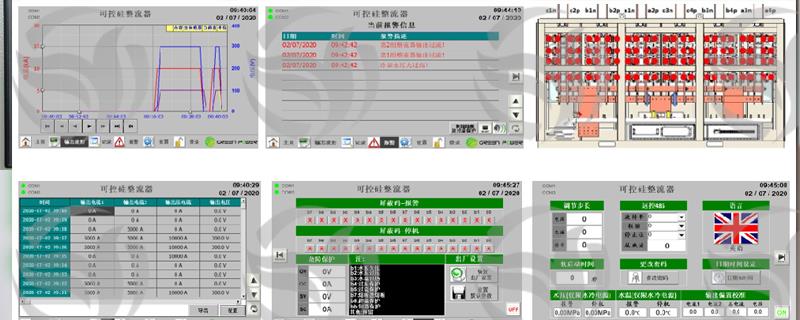

触摸屏功能

高效、节能/低谐波、高功率因数

  • 大电流整流器采用同相逆并联,减少涡流、损耗和发热,提高效率。

  • 对称布局可有效降低电磁损耗和干扰,提高效率。

  • 整齐紧凑的元件有利于均衡电流,并减少内部导电电路的距离,提高效率。

  • 选用正起始压降小的晶闸管元件,减少元件损耗,提高系统效率,节约能源,避免局部涡热

  • 铜排、元件和快熔接触面采用数控加工,增加接触面积,降低接触电阻,减少元件和快熔损耗,提高效率。

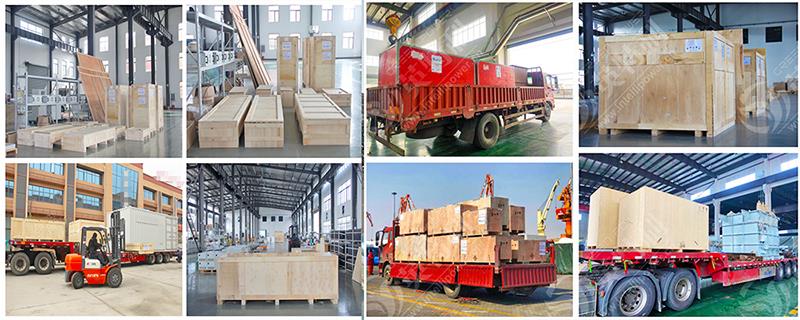

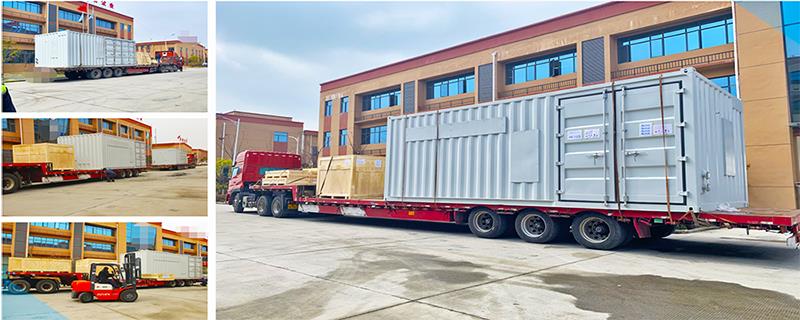

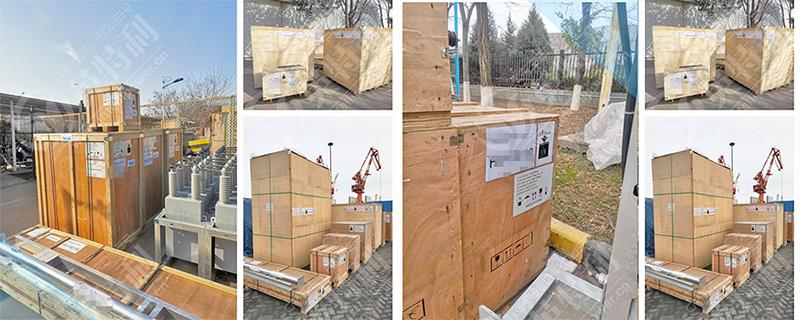

SCR 整流器系统的运输包装

凭借专业的技术服务、细致的商务谈判、完善的解决方案,绿能中标海外100吨/天电解锌交钥匙工程。 整个项目包括电解锌整流柜、变压器系统,以及整个电解车间的所有设备,包括电解槽、阴极、阳极板等重要部件。 经过数月严格的选料、设计、组装、合格调试、验收近400箱设备最终顺利运往目的国。


英特利----我们可以为锌电解厂和铜电解厂提供EPC

英特利是一家技术型高新技术企业,总部在北京,在北京、成都设有研发中心,工厂在湖北钟祥市,厂房、研发面积超过16000平米

• 始于国内最早的整流器国企(我国最早六大整流器厂家之一)

• 专注于有色金属领域电解电源的研发、制造30余年。设计完成126MW世界最大功率整流系统。

• 出口到冶金业发达的智利、赞比亚、刚果、俄罗斯、乌克兰、哈萨克斯坦、伊朗等40多个国家。出口经验丰富,提供英语、俄语、西班牙语服务

• 部分产品通过国际UL、CSA、CE等认证,熟悉IEC等国际标准,满足

国内外要求

• 与多家世界500强企业合作

                                                                   国外电解有色金属公司合作

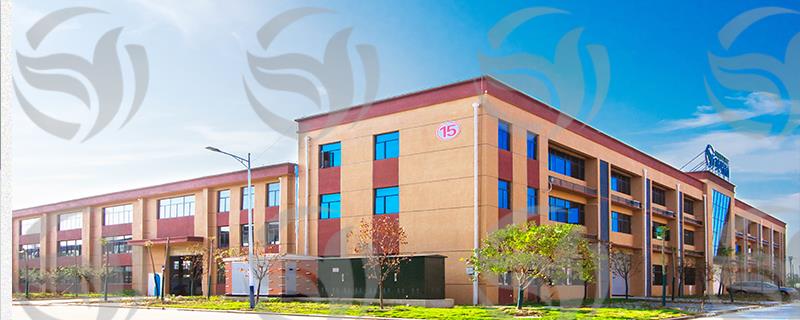

                                                                  湖北整流生产工厂
