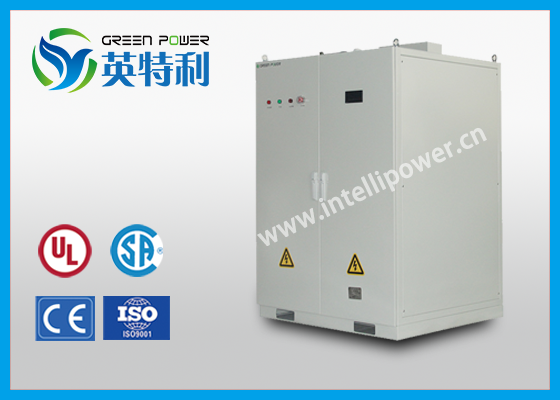

2500A 100V 电解锌可控硅整流机风冷

介绍

该整流器系统旨在为电解铜和锌工业，苛性钠，电解水等提供直流能量，总输出为250kW。

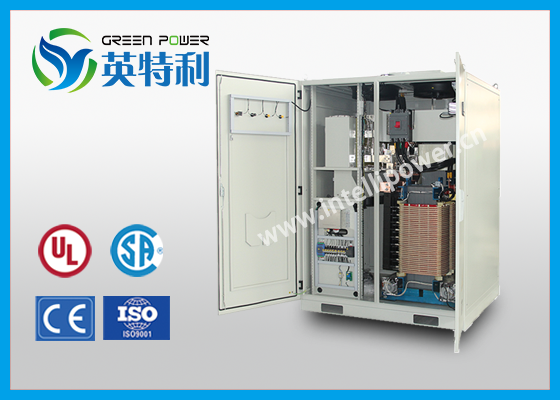

整流器的主电路主要由1个6脉冲干式风冷变压器，1个平衡电抗器和1个2500A / 100V晶闸管整流器模块组成。变压器降低输入电压，并为晶闸管整流器模块供电。晶闸管整流器模块将交流电转换为直流电。

整流器的控制电路主要由一个带有7英寸触摸屏的遥控盒，一个晶闸管触发控制器，一个用于变压器的温度控制器，电流和电压传感器等组成。操作员可以使用触摸屏完成人机交互功能，并通过触摸屏完成系统参数设置，操作，数据和状态显示等功能。晶闸管触发控制器是控制系统的核心，它控制整流器模块的晶闸管遵循给定的电流或电压信号。

技术参数

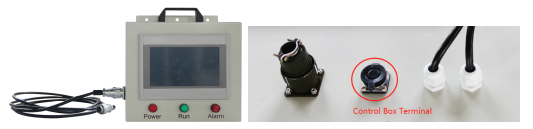

控制盒

整流器配有控制盒，通过控制盒可以实现整流器的运行，参数设置，数据记录功能等。

控制箱包括一个7英寸触摸屏，两个指示灯和一个警报蜂鸣器。 控制箱通过专用电缆与整流器连接。

远程

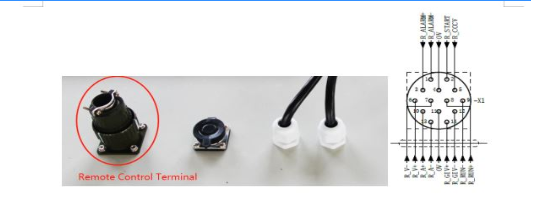

整流器可以通过4-20mA模拟和I / O信号进行远程控制和监视。 远程控制信号通过14针航空插头连接到整流器，如图所示。 如果需要远程控制，请首先在触摸屏上将整流器模式设置为“远程”。

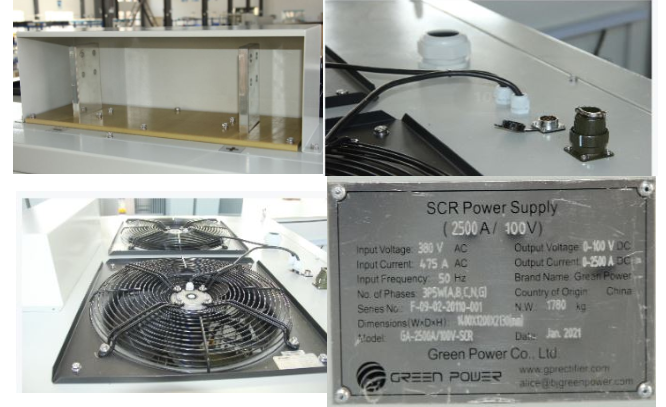

整流器局部照片
