18kA 50V电解铜整流电源,阳极铜版、阴极铜版精炼变压器整流系统

18kA 50V电解铜整流电源,阳极铜版、阴极铜版精炼变压器整流系统

产品详情

应用

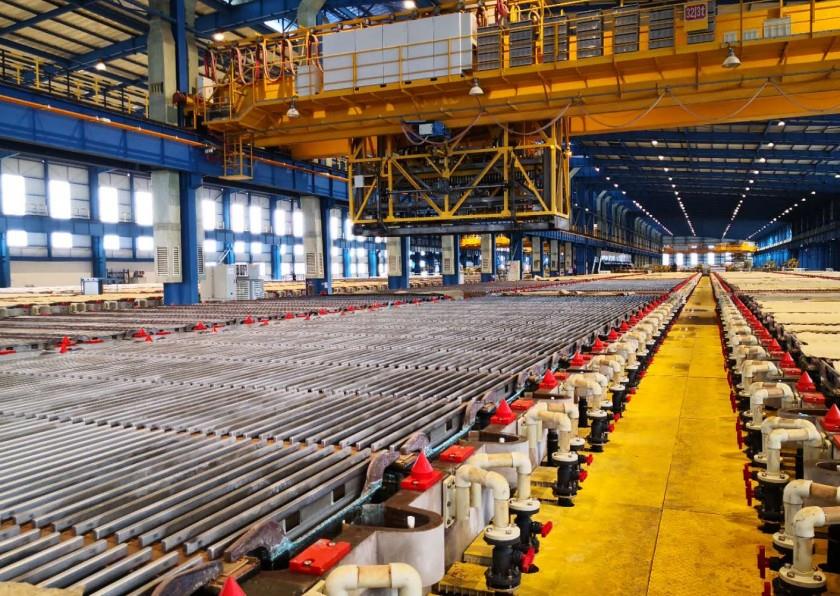

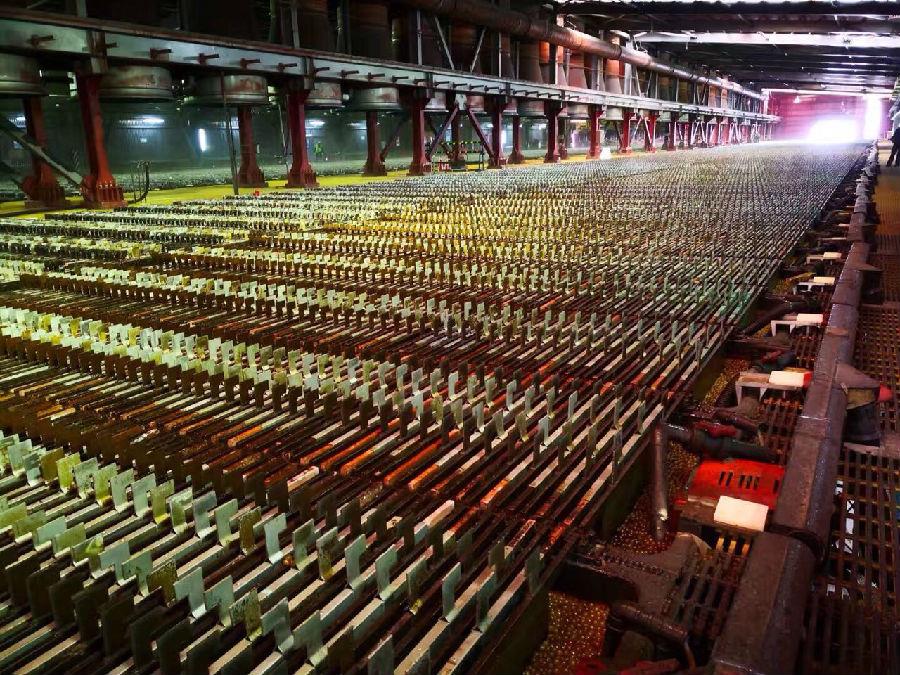

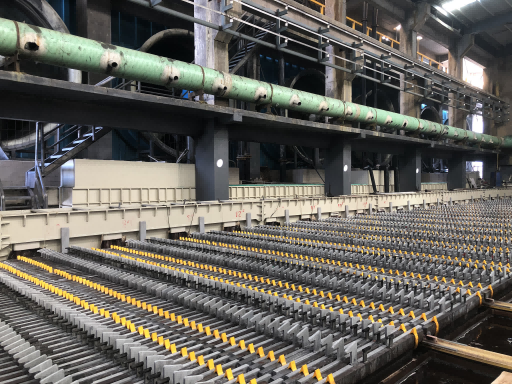

铜的电解提纯:将粗铜预先制成厚板作为阳极,纯铜制成薄片作阴极,以硫酸(H2SO4)和硫酸铜(CuSO4)的混和液作为电解液。通电后,铜从阳极溶解成铜离子(Cu)向阴极移动,到达阴极后获得电子而在阴极析出纯铜(亦称电解铜)。




介绍

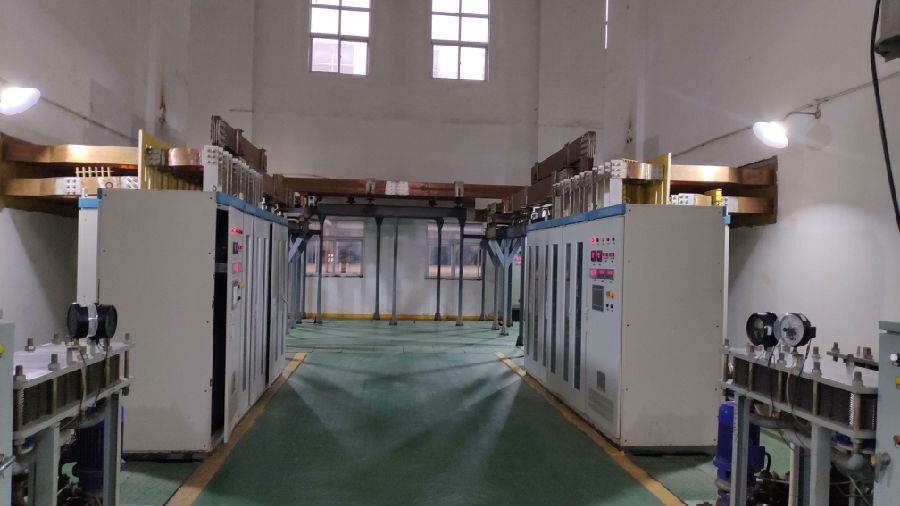

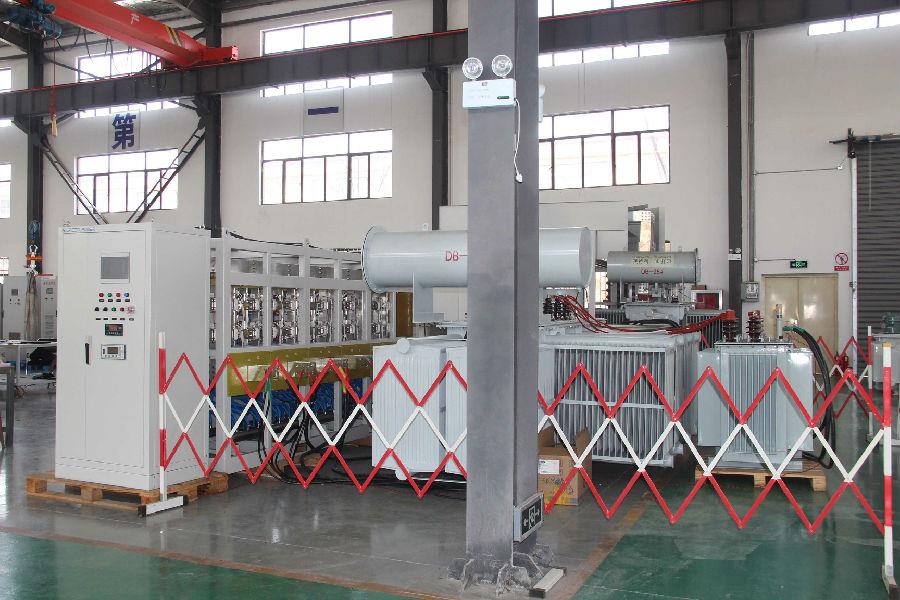

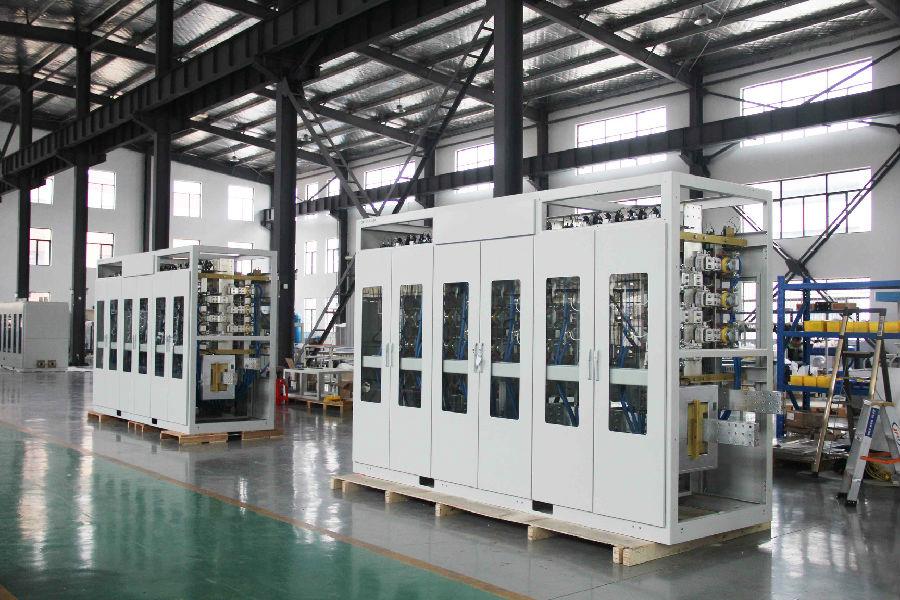

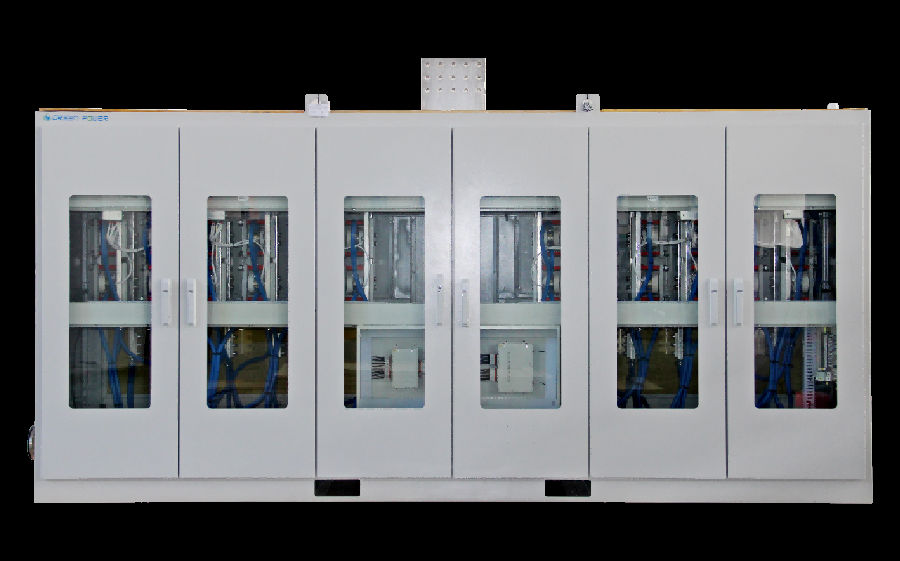

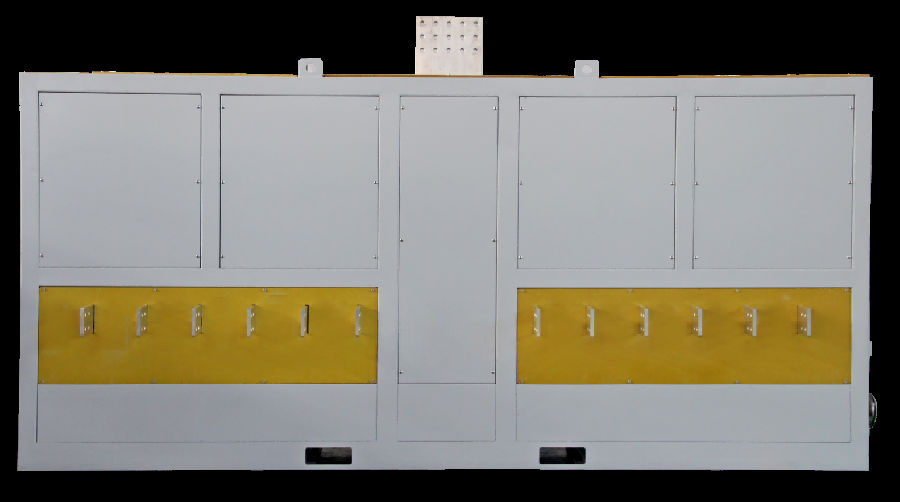

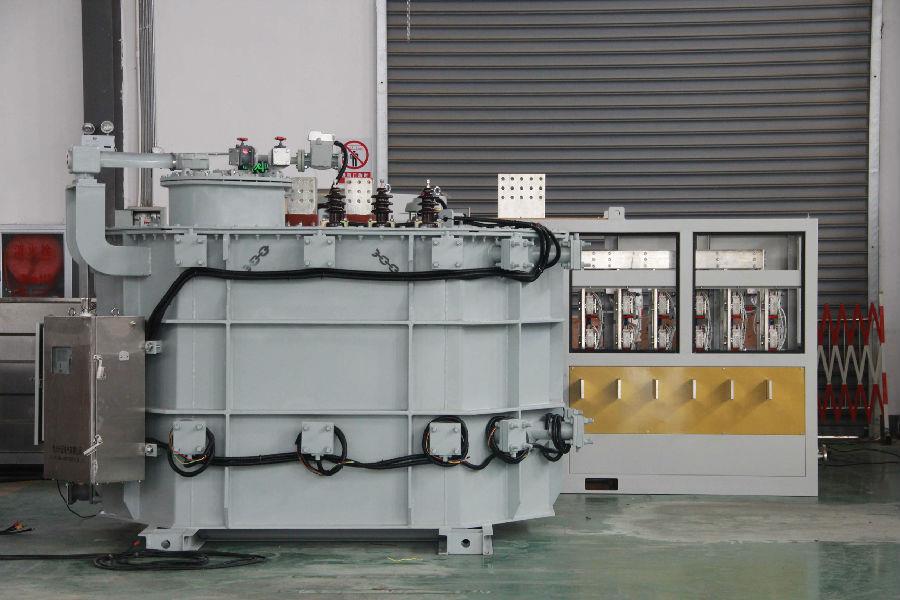

18kA/50V可控硅整流器主要由整流器和控制柜组成,辅以变压器组成一套12脉波整流系统,具有功率因数高、谐波电流低的特点。 整流器的冷却方式为水冷/水冷。

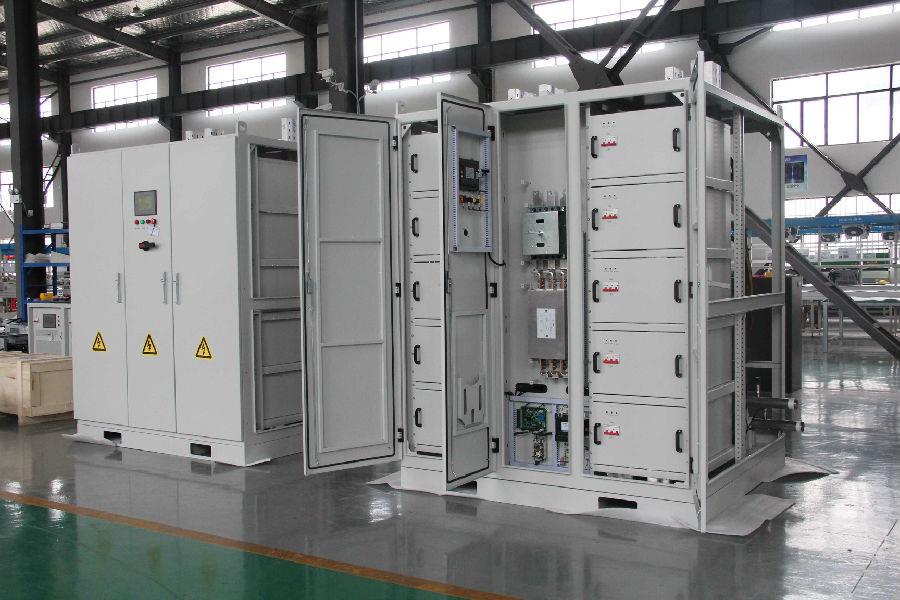

控制柜是控制系统的核心。 它控制晶闸管的导通,使整流器的输出实时跟踪输入。 控制柜采用触摸屏完成人机交互功能,通过触摸屏完成系统参数设置、操作、数据和状态显示等功能。远程控制功能由上位机实现。





技术参数

输入电压

AC 3 相 kV 级, 50Hz/60Hz

额定输出电压

50V (可高达DC1000V)

额定输出电流

18kA  (可高达DC100kA)

设计标准

IEC-60146、IEC-60076、IEC-61378、国标GB3859

输入功率因数 (在额定负载下)

通过有载调压开关0.90,通过无功补偿装置功率因数可达到0.97以上

效率 (在额定负载下)

≥98%(与输出电压有关)

控制精度

±0.2%以内

控制类型

数字控制

IP等级

可高达IP54

环境温度

Max. 50℃

输出脉波数

12脉(6脉、12脉、24脉等)

控制模式

恒流

过载能力

150% 1分钟,110%  5 分钟, 100% 长期运行

冷却方式

水冷(冷却水是去离子水)

变压器冷却方式

OFAF(OFWF、OFAF、ONAN)

安装位置

室内(室内或室外)

人机界面

彩色触摸屏

远控接口

4-20mA/0-10V信号及干接点、Modbus、Profibus、 Profinet

可控硅N-1冗余

热交换器

去离子水/自来水,带冗余

保护

接地检测和接地故障报警

可控硅RC吸收电路

快速熔断器

过热保护

输出过压保护

输出过流保护

水压保护

水温保护

其他可根据客户要求设计




配套设备(供货范围)

  • 变压器

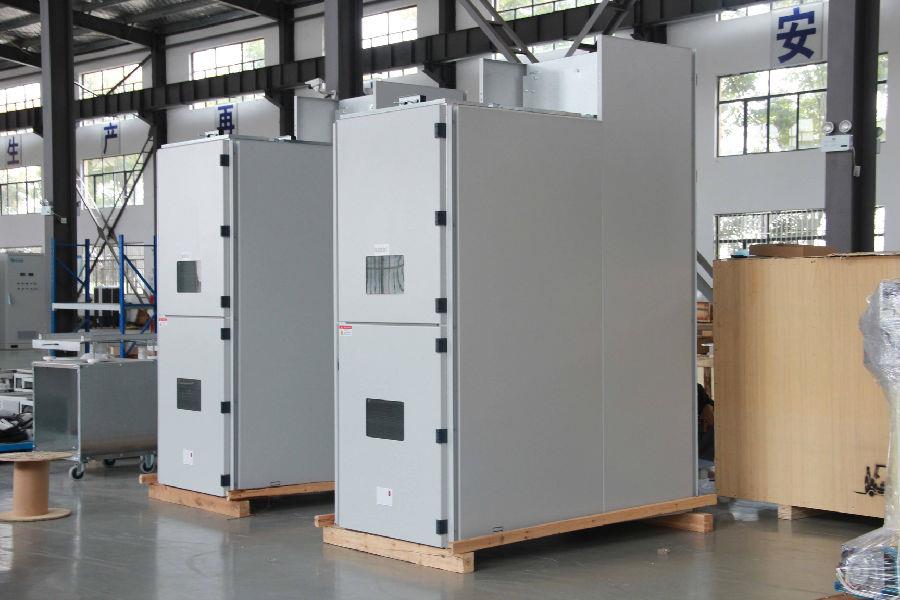

  • 开关柜,

  • 控制柜,

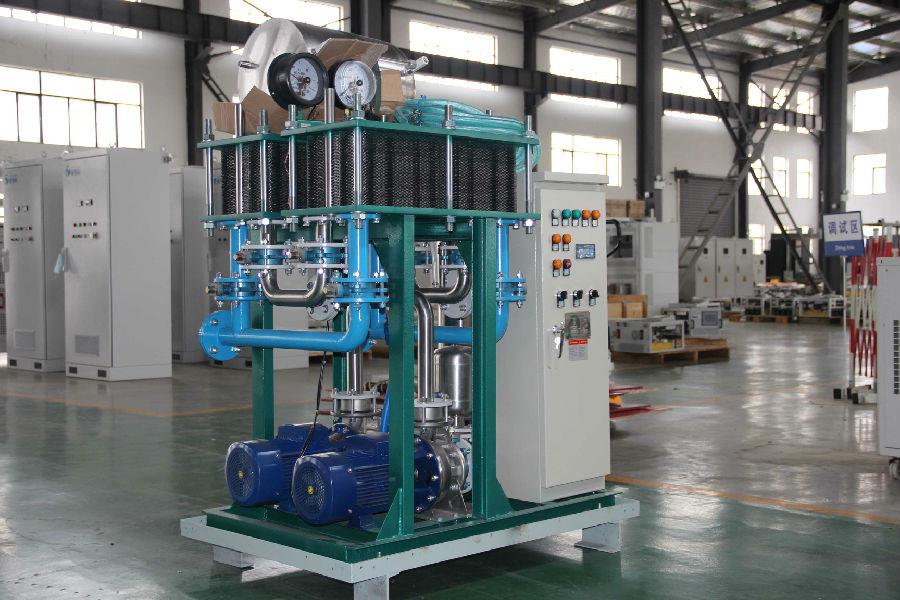

  • 水冷器(水水冷却),

  • 远控电脑,

  • 直流传感器,

  • 直流开关,

  • 变压器到整流器的铜排1m长及软连接0.55米,

  • 整流器到直流开关的铜排1米和软连接0.75米。

  •  配件



包装方式


行业部分业绩

18kA 30V、20kA 550V  26kA 715V 40kA 10V....
